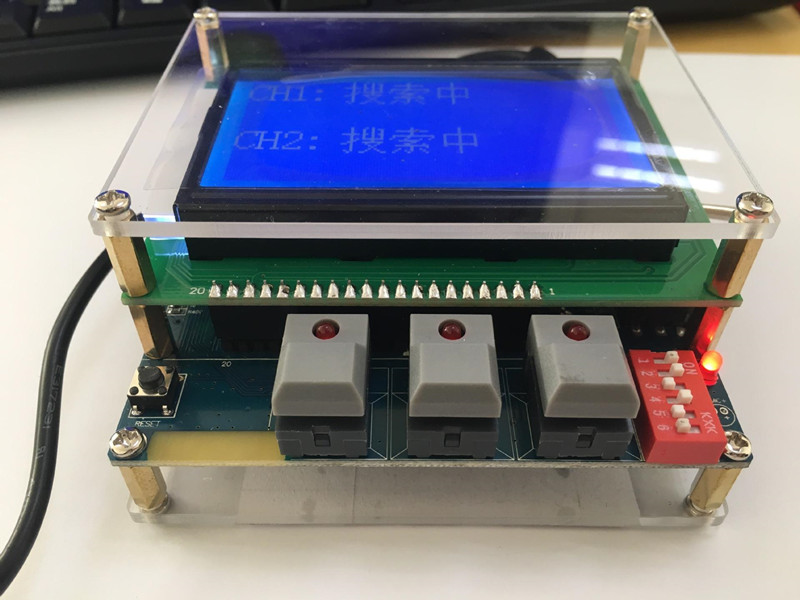

杰理工具測試盒支持兩個藍牙芯片通道同時測試，杰理測試盒同時具有藍牙芯片偏頻矯正功能。

官方說明書杰理測試盒（AC690x_1T2測試盒使用說明.pdf）下載鏈接：https://pan.baidu.com/s/1ECdhttEGZz646AbF2sMA_A

常見問題解答：

Q:這個杰理測試盒主要有哪些功能？

A:主要功能分兩塊：

1、藍牙測試（僅限杰理方案），常見包括測試藍牙頻偏，音頻通路，通話通路；

2、無線升級（藍牙板連上測試盒后直接升級程序，需自配一個TF卡，將升級文件傳到TF后，插入測試盒左測TF插槽）；

3、頻偏校正，對頻偏異常的PCBA進行校正（校準數據永久保存生效）；

Q:杰理測試盒能測試其他品牌如建榮、CSR藍牙嗎？

A:此測試盒只能用于杰理方案，其他品牌藍牙將無法連接使用。

Q:拿到杰理測試盒后需要配置嗎？

A:常規使用的話，不需要任何配置，直接上電使用即可。如有特殊需要，如讓測試盒只連接指定藍牙名，或減少測試盒無線覆蓋范圍以免互相干擾等，則可用線纜連上電腦后進行配置，連接線纜我司店鋪有售；

Q:頻偏測試的具體標準是多少？

A:頻偏標準：-25~+25Khz, 超出這個范圍區間的作為不良品打出，到時統一進行頻偏校正；

Q:為什么我批量的板子頻偏測試出來數值相差都很大？

A:這是因為使用的晶振品質不佳，特別是頻差這一項的一致性差造成，這個會影響藍牙的距離與穩定性，甚至出現連不上的問題，雖然使用測試盒的較正功能可以部分修正。但作為關鍵物料來說，建議采購我司的晶振，作為杰理一級方案商，我司的晶振品質把控嚴苛，高于通用設計標準（標準為+/-10ppm, 我司的為+/-7ppm）;

Q:PCBA批量的話要買幾臺測試盒？

A:一個測試盒可以同時測試2片PCBA，以每5000pcs配備一臺作為參考，根據PCBA數量與測試期限來靈活部署處理；

Q:PCBA測試完后，因項目需要進行軟件升級，還需要重測嗎？

A:需要，一方面是對升級工序進行測試驗證，另如果使用了測試盒的頻偏較正功能，軟件升級后這部分校正數據會丟失，需測試時再次校正。因此如需軟件升級，請盡可能將軟件升級工序放在測試工序之前；

Q:如果使用杰理測試盒升級功能，還需要準備什么？

A:需要TF卡一個、TF讀卡器一個；
